概要
スチールフレームと低膨張防火ガラスを組み合わせた特定防火設備です。
通常は引き戸式自動ドアとして快適な通行性を有し、火災が発生すると自動的に閉鎖、防火戸としての機能を発揮します。
特長
1) 60分間の防火性能を有する国土交通大臣認定商品
2)高い耐火性能を持つ低膨張防火ガラスを装着
3)スマートなデザインのスチールフレームで、 さまざまな空間デザインに応える洗練された納まり
4) 人にやさしい安全安心設計（開口部バリアフリー仕様／ガラス飛散防止フィルム貼り対応）
5) 火災時は、感知器と連動して自動閉鎖：手動開放力も軽く、避難口にも設置可能
仕様
| 商品名・型式 |
|
||||
|---|---|---|---|---|---|
| 型式 |
|
||||
| ネットワーク対応 |
|
||||
| 開閉タイプ |
|
||||
| 国土交通大臣認定番号 |
|
||||
| 用途 |
|
||||
| サッシ材質 |
|
||||
| FIX付き |
|
||||
| 袖壁（耐火壁仕様） |
|
||||
| 製作可能最大サッシ開口間口：W×H(mm) |
|
||||
| 製作可能最大適用ドア寸法：DW×DH(mm) |
|
||||
| ドア表面材・仕上げ(標準) |
|
||||
| ガラス仕様 |
|
||||
| 防火戸自動閉鎖装置：型式 |
|
||||
| 防火戸自動閉鎖装置：閉鎖指令信号 |
|
||||
| 所要電源容量(常用電源) |
|
||||
| 作動可能基準風速 |
|
||||
| 無目付センサー |
|
||||
| タッチセンサー |
|
||||
| 補助センサー縦枠取付け |
|

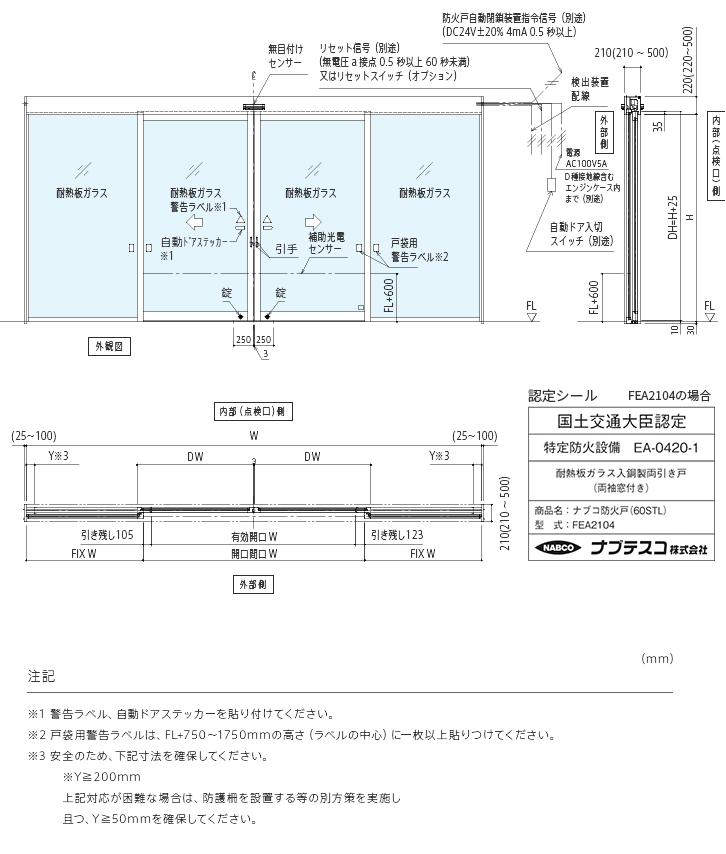

※1: 飛散防止フィルムは経年劣化により、接着力の低下や変質・変色などが見られるようになります。劣化により、本来の性能が発揮されなくなりますので、定期的な交換が必要となります。
※2: 防火設備の性能を維持するために内蔵バッテリーの定期的な交換が必要となります。
このロゴがある自動ドア装置は、CAN通信を用いたネットワークシステム対応を示します。
ナブコは自動ドアシステムに、初めて国際的に標準化されているCAN通信を用いたネットワーク技術を採用しました。
自動ドア装置だけでなく、センサーや電気錠などのオプション機器も含めた情報のネットワーク化により、
安全性・信頼性の向上を実現するとともに、保守データの蓄積・管理により最適な保全計画をご提案いたします。
関連商品
防火戸の商品
| 商品名 | ドアタイプ | 備考 |
|---|---|---|
| ナブコ防火戸(60SUS) FEA1101/1102/ 1103/1104 |
引分け 片引き | EA-0389/EA-0390/EA-0391(1)(2) 特定防火設備用自動引き戸 6.5mm低膨張防火ガラス ステンレスフレーム |
| ナブコ防火戸(60STL) FEA2101/2102/ 2103/2104 |
引分け 片引き | EA-0420-1/EA-0421-1/EA-0419-1(1)(2) 特定防火設備用自動引き戸 6.5mm低膨張防火ガラス スチールフレーム |
| ナブコ防火戸 PFD11 |
引分け 片引き | EA-9394 特定防火設備用自動引き戸 5mm・8mm耐熱結晶化ガラス ステンレスフレーム |
| ナブコ防火戸 PFD12 |
引分け | EA-0071 特定防火設備用自動引き戸 8mm耐熱強化ガラス ステンレスフレーム |
| ナブコ防火戸 PFD13 |
片引き | EA-9414 特定防火設備用自動引き戸 8mm耐熱強化ガラス ステンレスフレーム |
| ナブコ防火戸 PFD21 |
引分け 片引き | EA-9399 特定防火設備用自動引き戸 8mm耐熱強化ガラス スチールフレーム |
| ナブコ防火戸 手動開き戸 FEA1201/1202 |
両開き/両開き（片側常閉） 片開き | EA-0298/EA-0310 特定防火設備用手動開き戸 6.5mm低膨張防火ガラス ステンレスフレーム |
| ナブコ防火戸 手動開き戸 PFD32/33/34/35 |
両開き 親子両開き （片側常閉） 両開き （片側常閉） 片開き | EA-9416、EA-9417、EA-9418、EA-9419 特定防火設備用手動開き戸 8mm耐熱強化ガラス ステンレスフレーム |
| ナブコ防火戸 はめ殺し窓 FEA1301 |
はめ殺し窓 | EA-0304 特定防火設備用はめ殺し窓 6.5mm低膨張防火ガラス ステンレスフレーム |
| ナブコ防火戸 はめ殺し窓 PFD14/31 |
はめ殺し窓 | EA-9413、EA-9415 特定防火設備用はめ殺し窓 8mm耐熱強化ガラス ステンレスフレーム |
| ナブコ防火戸(20) | 片引き （欄間なし） 片引き （欄間付き） 引分け （欄間なし） 引分け （欄間付き） | EB-9133 防火設備用自動引き戸 耐熱板ガラス ステンレスまたはスチールフレーム |
| ナブコ防火戸(20) 手動開き戸・はめ殺し窓 |
手動開き戸 はめ殺し窓 | EB-9132、EB-9131 防火設備用手動開き戸・はめ殺し窓 耐熱板ガラス ステンレスまたはスチールフレーム |
| ナブコ防火戸(20S) | 片引き （欄間なし） 片引き （欄間付き） 引分け （欄間なし） 引分け （欄間付き） | CAS-0261 複合防火設備用自動引き戸 耐熱板ガラス ステンレスまたはスチールフレーム |
| ナブコ防火戸(20S) 手動開き戸 |
手動開き戸 | CAS-0260、CAS-0262 複合防火設備用手動開き戸 耐熱板ガラス ステンレスまたはスチールフレーム |
| アルミニウム合金製 防火設備用自動ドア |
引分け 片引き 引分け 片引き | 防火設備 アルミニウム製防火戸に組込む自動ドア開閉機構 |
