(60SUS)
FEA1101/1102/1103/1104NATRUS

ますます使いやすくなったナブコ防火戸 (ステンレスフレームタイプ)

概要

ステンレスフレームと低膨張防火ガラスを組み合わせた特定防火設備です。
通常は引き戸式自動ドアとして快適な通行性を有し、火災が発生すると自動的に閉鎖、防火戸としての機能を発揮します。

特長

1) 60分間の防火性能を有する国土交通大臣認定商品
2)高い耐火性能を持つ低膨張防火ガラスを装着
3)スマートなデザインのステンレスフレームで、 さまざまな空間デザインに応える洗練された納まり
4) 人にやさしい安全安心設計(開口部バリアフリー仕様/ガラス飛散防止フィルム貼り対応)
5) 火災時は、感知器と連動して自動閉鎖:手動開放力も軽く、避難口にも設置可能

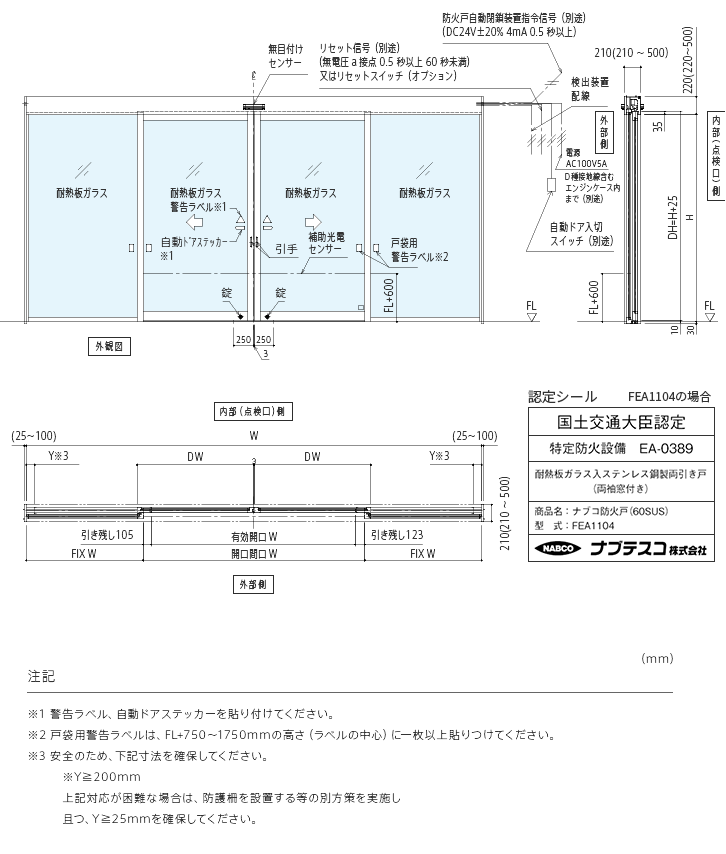

仕様

商品名・型式
ナブコ防火戸(60SUS)
FEA1101/1102/
1103/1104
型式
FEA1104FEA1102FEA1103FEA1101
ネットワーク対応
NATRUS
開閉タイプ
引分け片引き
国土交通大臣認定番号
特定防火設備
EA-0389
特定防火設備
EA-0390
特定防火設備
EA-0391(1)
特定防火設備
EA-0391(2)
用途
特定防火設備
サッシ材質
ステンレス
FIX付き
--
袖壁(耐火壁仕様)
--
製作可能最大サッシ開口間口:W×H(mm)
5733 × 26052850 × 2605
製作可能最大適用ドア寸法:DW×DH(mm)
1470×2630
ドア表面材・仕上げ(標準)
ステンレス(SUS) ヘアライン・ 鏡面・バイブレーション仕上げ
ガラス仕様
低膨張防火ガラス 6.5mm厚 (飛散防止フィルム貼り選択可能)※1
防火戸自動閉鎖装置:型式
PC-E型(バッテリー式)※2
防火戸自動閉鎖装置:閉鎖指令信号
DC24V 4mA 0.5 秒以上
所要電源容量(常用電源)
AC100V・5A
作動可能基準風速
15m/s以下
無目付センサー
タッチセンサー
補助センサー縦枠取付け
平均開閉速度(m/s)
0.4以下
使用周囲環境 周囲温度、湿度
-10℃~50℃、20%~90%RH
使用周囲環境 電磁界イミニティ
工業環境(JIS C 61000-6-2)
※1: 飛散防止フィルムは経年劣化により、接着力の低下や変質・変色などが見られるようになります。劣化により、本来の性能が発揮されなくなりますので、定期的な交換が必要となります。 ※2: 防火設備の性能を維持するために内蔵バッテリーの定期的な交換が必要となります。

NATRUS

このロゴがある自動ドア装置は、JIS安全規格対応を行いこれまで以上に安全性を追求した未来標準の自動ドアであり、さらにCAN通信を用いたネットワークシステム対応を示しております。ナブコは自動ドアシステムに、初めて国際的に標準化されているCAN通信を用いたネットワーク技術を採用しました。自動ドア装置だけでなく、センサーや電気錠などのオプション機器も含めた情報のネットワーク化により、安全性・信頼性の向上を実現するとともに、保守データの蓄積・管理により最適な保全計画をご提案いたします。

防火戸の商品

商品名 ドアタイプ 備考
(60SUS)
FEA1101/1102/
1103/1104
引分け
片引き
EA-0389/EA-0390/EA-0391(1)(2)
特定防火設備用自動引き戸
6.5mm低膨張防火ガラス
ステンレスフレーム
(60STL)
FEA2101/2102/
2103/2104
引分け
片引き
EA-0420-1/EA-0421-1/EA-0419-1(1)(2)
特定防火設備用自動引き戸
6.5mm低膨張防火ガラス
スチールフレーム


FEA1201/1202
両開き/両開き(片側常閉)
片開き
EA-0298/EA-0310
特定防火設備用手動開き戸
6.5mm低膨張防火ガラス
ステンレスフレーム


FEA1301
はめ殺し窓 EA-0304
特定防火設備用はめ殺し窓
6.5mm低膨張防火ガラス
ステンレスフレーム
(20) 片引き
(欄間なし)
片引き
(欄間付き)
引分け
(欄間なし)
引分け
(欄間付き)
EB-9133
防火設備用自動引き戸
耐熱板ガラス
ステンレスまたはスチールフレーム
(20)
手動開き戸
はめ殺し窓
EB-9132、EB-9131
防火設備用手動開き戸・はめ殺し窓
耐熱板ガラス
ステンレスまたはスチールフレーム
(20S) 片引き
(欄間なし)
片引き
(欄間付き)
引分け
(欄間なし)
引分け
(欄間付き)
CAS-0261
複合防火設備用自動引き戸
耐熱板ガラス
ステンレスまたはスチールフレーム
(20S)
手動開き戸 CAS-0260、CAS-0262
複合防火設備用手動開き戸
耐熱板ガラス
ステンレスまたはスチールフレーム

引分け
片引き
引分け
片引き
防火設備
アルミニウム製防火戸に組込む自動ドア開閉機構
