概要
V-100SW 開き戸駆動装置は、各機器の接続にCAN 通信を用いた『NET システム』を採用し、『JIS A 4722 歩行者用自動ドアセット－安全性』に準拠した駆動装置です。
特長
1）引き戸のような戸袋スペースが不要なので広く開放感のある間口を確保できます。
2）床面に溝やガイドレールがないフラットフロア構造です。
3）ドア質量、気圧差などの外力の大きさに関係なく作動フィーリングが一定となるように駆動力の自動調整を行います。
4）ドアエンジン2 台仕様の場合、2 枚のドアは自動的に同期作動となるため、同期調整は不要です。また、戸先部分の合いじゃくり仕様も可能です。
仕様
| 商品名 |
V-100SW 開き戸 |
|
| ドアエンジン型式 |
| VH-100（1台） | VH-100（1台） | VH-100（2台） |
|
| 開閉タイプ |
|
| 最大適用ドア 単体質量(kg)×枚数 |
|
| 適用ドア単体面積：DW×DH(㎡) |
|
| 適用ドア単体幅：DW(mm) |
| 945～1500 ※1 | 705～945 ※1 | 945～1500 ※1 |
|
| 平均開閉速度 |
|
| 所要電源容量 |
| AC100V 5A | AC100V 5A | AC100V 10A |
|
| 作動可能基準風速 |
10m/s 以下（屋外） ※2
7m/s 以下 （屋内） |
|

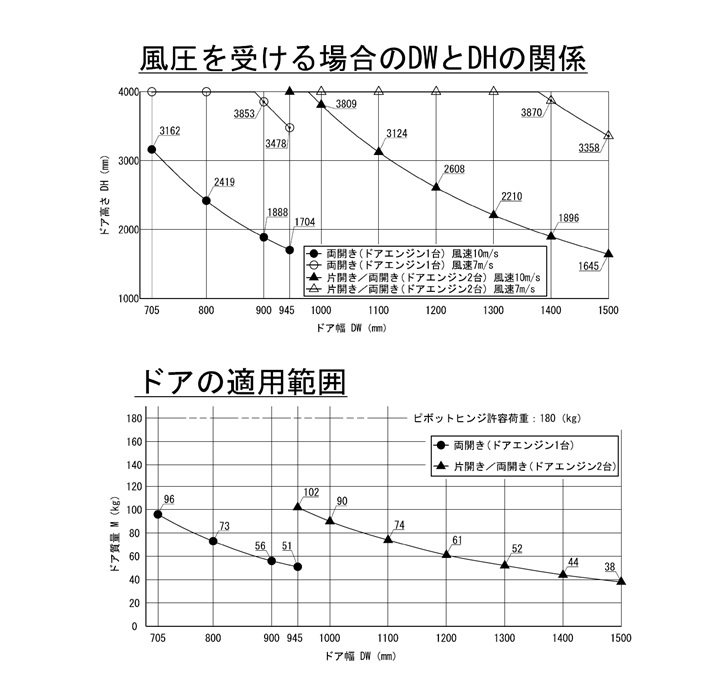

※1 別表でドアの適用範囲を参照してください。
※2 別表で風圧を受ける場合のDWとDHの関係を参照してください。
開き戸・折り戸の商品
| 商品名 |
ドアタイプ |
| V-100SW 開き戸 |
片開き
両開き
両開き |
自動ドア安全規格「JIS A 4722」に対応した、自動開き戸駆動装置
（ドア上部無目内蔵タイプ） |
| V-100FD 折り戸 |
片折れ
両折れ
両折れ |
自動ドア安全規格「JIS A 4722」に対応した、自動折り戸駆動装置
（ドア上部無目内蔵タイプ） |
| FD 20 開き戸 |
片開き
両開き |
自動ドア安全規格「JIS A 4722」に対応した、面付け自動開き戸駆動装置 |
