概要
V-100FD 折り戸駆動装置は、各機器の接続にCAN 通信を用いた『NET システム』を採用し、『JIS A 4722 歩行者用自動ドアセット－安全性』に準拠した駆動装置です。
特長
1）引き戸のような戸袋スペースが不要なので広く開放感のある間口を確保できます。
2）床面に溝やガイドレールがないフラットフロア構造です。
3）ドア質量、気圧差などの外力の大きさに関係なく作動フィーリングが一定となるように駆動力の自動調整を行います。
4）ドアエンジン2 台仕様の場合、2 枚のドアは自動的に同期作動となるため、同期調整は不要です。また、戸先部分の合いじゃくり仕様も可能です。
仕様
| 商品名 |
|
|||
|---|---|---|---|---|
| ドアエンジン型式 |
|
|||
| 開閉タイプ |
|
|||
| 最大適用ドア 単体質量(kg)×枚数 |
|
|||
| 適用ドア単体面積：DW×DH(㎡) |
|
|||
| 適用ドア単体幅：DW(mm) |
|
|||
| 平均開閉速度 |
|
|||
| 所要電源容量 |
|
|||
| 使用周囲環境：周囲温度・湿度 |
|
|||
| 使用周囲環境：電磁界イミュニティ |
|
|||
| 作動可能基準風速 |
|

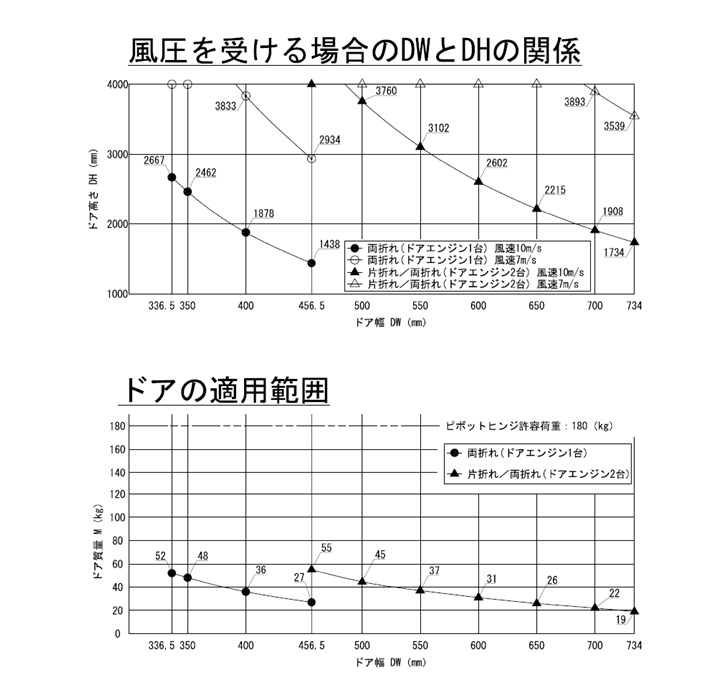

※1 別表でドアの適用範囲を参照してください。
※2 別表で風圧を受ける場合のDWとDHの関係を参照してください。
開き戸・折り戸の商品
| 商品名 | ドアタイプ | 備考 |
|---|---|---|
| V-100SW 開き戸 | 片開き 両開き 両開き |
自動ドア安全規格「JIS A 4722」に対応した、自動開き戸駆動装置 （ドア上部無目内蔵タイプ） |
| V-100FD 折り戸 | 片折れ 両折れ 両折れ |
自動ドア安全規格「JIS A 4722」に対応した、自動折り戸駆動装置 （ドア上部無目内蔵タイプ） |
| FD 20 開き戸 | 片開き 両開き |
自動ドア安全規格「JIS A 4722」に対応した、面付自動開き戸駆動装置 |
| DH-41 開き戸 | 両開き 両開き 片開き |
ドア上部無目に開閉装置を内蔵した開き戸 ※扉は90度開き |
| DH-41 折り戸 | 4枚折り戸 4枚折り戸 2枚折り戸 |
戸袋不要の折りたたみドア |
| DF-41 開き戸 | 両開き 片開き |
ドア下部の床に開閉装置を埋設した開き戸 ※扉は90度開き |
| パワーアシスト ドア |
両開き 片開き |
ドアを軽く押す（引く）だけで楽に開き、自動で全開する開き戸 ※扉は90度開き |
